تكوين المواد وتصنيفها

تعتبر أنابيب PEX (البولي إيثيلين المتشابكة) جزءًا لا يتجزأ من أنظمة التدفئة تحت الأرضية بسبب خصائصها الحرارية والميكانيكية المحسنة. عملية الارتباط المتقاطع ، التي تحققت من خلال طرق مثل البيروكسيد (PEX-A) ، SILANE (PEX-B) ، أو شعاع الإلكترون (PEX-C) ، يغير التركيب الجزيئي للبولي إيثيلين ، مما يحسن مقاومته لدرجات الحرارة والضغوط العالية. يشير PEX-A ، الذي تم إنتاجه عبر طريقة البيروكسيد ، لمرونته الفائقة والربط الموحد. تتوافق هذه الأنابيب مع معايير مثل ISO 15875 و ASTM F876\/F877 ، مما يضمن الاتساق في الجودة والأداء. أنابيب PEX النموذجية المستخدمة في التدفئة تحت الأرضية لها كثافة تتراوح من {{1 0}}. ifanindus.com +1 solerad.en.made-in-china.com +1 rifeng.com

أبعاد الأنابيب والخصائص الحرارية

تتوفر أنابيب PEX للتدفئة تحت الأرضية بأحجام مختلفة ، والتي تتراوح قطرها من 12 مم إلى 32 مم. يختلف سمك الجدار وفقًا لسلسلة الأنابيب ، مع تصنيفات شائعة بما في ذلك S5 و S4 و S3.2. على سبيل المثال ، قد يكون للأنبوب 16 مم سماكة للجدار من 1.8 مم (S5) ، 2. 0 mm (S4) ، أو 2.2mm (S3.2). هذه الأبعاد تؤثر على تصنيف ضغط الأنابيب والتوصيل الحراري. تظهر أنابيب PEX توصيلًا حراريًا تقريبًا 0. 4 0 إلى 0. pipesandfittings.net +1 rifeng.com +1 rifeng.com

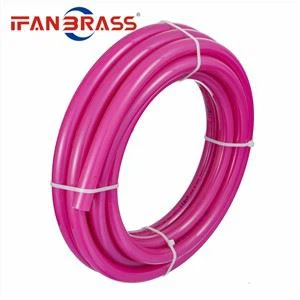

تكامل حاجز الأكسجين

لمنع انتشار الأكسجين ، والذي يمكن أن يؤدي إلى التآكل في المكونات المعدنية لنظام التدفئة ، غالبًا ما يتم تجهيز أنابيب PEX بطبقة حاجز الأكسجين. يتم تحقيق ذلك عادةً من خلال دمج طبقة الكحول فينيل الإيثيلين (EVOH) أو عن طريق استخدام بنية PEX-Al-Pex ، حيث يتم تقطيع طبقة الألومنيوم بين طبقتين PEX. يتم الحفاظ على نفاذية الأكسجين لهذه الأنابيب أدناه 0. لا تعمل طبقة الألومنيوم فقط كحاجز الأكسجين ، بل توفر أيضًا الاستقرار الأبعاد ، مما يقلل من التمدد الحراري وتعزيز قدرة الأنبوب على الاحتفاظ بأشكاله أثناء التثبيت. solerad.en.made-in-china.com +1 rifeng.com +1 维基百科 +1

photobank 12

تقنيات الاتصال

تستخدم أنظمة التدفئة السفلية PEX طرق اتصال مختلفة لضمان مفاصل آمنة وخالية من التسرب. تشمل التقنيات الشائعة: Ifanindus.com

تجهيزات التجعيد: استخدام حلقة معدنية مضغوطة حول الأنبوب والتركيب ، وإنشاء ختم ضيق.

تركيبات الضغط: توظيف صمولة ضغط وخاتم لتأمين الأنبوب إلى التركيب ، مما يسمح بسهولة التفكيك.

اضغط على التركيبات: استخدم أدوات متخصصة للضغط على التركيب على الأنبوب ، وضمان اتصال دائم.

تتطلب كل طريقة أدوات والتزام محددة لإرشادات الشركة المصنعة للحفاظ على سلامة النظام والأداء.

الأداء الحراري والضغط

تم تصميم أنابيب PEX لتحمل المتطلبات الحرارية والضغط لأنظمة التدفئة تحت الأرضية. وهي تعمل عادة في نطاق درجة حرارة 0 درجة إلى 70 درجة ، مع درجة حرارة أقصاها 100 درجة لفترات قصيرة (حتى 10 دقائق في اليوم). يتم تصنيف الحد الأقصى لضغط العمل عادة في 10 بار (145 رطل). تضمن هذه المواصفات أن تتمكن الأنابيب من التعامل مع الظروف الديناميكية لأنظمة التدفئة ، بما في ذلك تقلبات درجة الحرارة وتغيرات الضغط ، دون المساس بالسلامة الهيكلية. أول تتبع التدفئة directrifeng.com

المعايير والشهادات

تتوافق أنابيب التدفئة تحت الأرضية PEX مع مختلف المعايير والشهادات الدولية لضمان الجودة والسلامة:

ISO 15875: يحدد متطلبات أنظمة أنابيب البولي إيثيلين المرتبطة (PE-X) بتركيبات المياه الساخنة والباردة. Rifeng.com

ASTM F876\/F877: يغطي الأبعاد وخصائص المواد ومتطلبات الأداء لأنابيب وأنظمة PEX.

DIN 4726: يحدد متطلبات نفاذية الأكسجين للأنابيب البلاستيكية المستخدمة في أنظمة التدفئة.

موافقة WRAS: يشير إلى الامتثال للوائح المياه في المملكة المتحدة ، وضمان ملاءمة تطبيقات مياه الشرب.

تكامل متعددة

تعتبر المشعبات مكونات أساسية في أنظمة التدفئة تحت الأرضية PEX ، وتوزيع المياه الساخنة على دوائر مختلفة. تم بناؤها عادة من مواد مثل 3 0 4 من الفولاذ المقاوم للصدأ أو النحاس ، تتميز بمنافذ متعددة مع اتصالات نحاسية مغلفة بالنيكل وخواتم ختم EPDM. غالبًا ما تشمل عدادات التدفق مع موازين مؤشر تتراوح من 0.5 إلى 5 لتر\/دقيقة ، مما يسمح بتنظيم تدفق دقيق. تبلغ قيمة KV (معامل التدفق) حوالي 1.10 ، مما يسهل توزيع المياه الفعال عبر مناطق التدفئة. مستودع تسخين الأرضيات +1 rifeng.com +1 rifeng.com

اعتبارات التثبيت

يتضمن التثبيت السليم لأنظمة التدفئة تحت القاع PEX التخطيط الدقيق لتخطيط الأنابيب والتباعد وتأمين الأساليب. عادة ما تكون الأنابيب متباعدة على فترات 200 ملم ، ولكن هذا يمكن أن يختلف بناءً على عوامل مثل بناء الأرضيات ومستويات العزل والإخراج الحراري المطلوب. تتضمن طرق تأمين استخدام المقاطع أو القضبان أو الحصير للحفاظ على وضع الأنابيب أثناء التراجع. من الأهمية بمكان تجنب الانحناءات الحادة والتأكد

photobank 16

المتانة والعمر

تشتهر أنابيب PEX بمتانتها ، وغالبًا ما تتميز بعمر خدمة تصل إلى 50 عامًا في ظل ظروف التشغيل العادية. تساهم مقاومتهم للتوسع والتآكل والتدهور الكيميائي في هذا العمر. إن دمج حواجز الأكسجين يحمي المكونات المعدنية للنظام من التآكل ، مما يعزز عمر النظام بشكل عام. تعد صيانة النظام المنتظمة والالتزام بإرشادات التثبيت ضرورية لزيادة متانة أنظمة التدفئة تحت الأرضية PEX إلى الحد الأقصى.

الجوانب البيئية والسلامة

يتم تصنيع أنابيب PEX من مواد غير سامة وقابلة لإعادة التدوير ، مما يجعلها خيارًا صديقًا للبيئة لأنظمة التدفئة تحت الأرضية. أسطحها الداخلية السلسة تقلل من خسائر الاحتكاك ، وتحسين كفاءة الطاقة. بالإضافة إلى ذلك ، فإن مرونة أنابيب PEX تقلل من الحاجة إلى التجهيزات والمفاصل ، مما يقلل من نقاط التسرب المحتملة وتعزيز سلامة النظام. يضمن الامتثال لمعايير مثل WRAS أن أنابيب PEX آمنة للاستخدام في تطبيقات المياه الصالحة للشرب ، مما يزيد من التأكيد على مدى ملاءمتها للتركيبات السكنية والتجارية.
