1. معلمات التصميم والتحكم الأبعاد
تم تصميم مشعب المياه النحاسي 3 Ifan 3 بتكوين T-type أو خطي ، ودمج مدخل رئيسي مع ثلاثة منافذ منفذ. يتوافق التصميم مع الإرشادات الأبعاد الداخلية القائمة على اتفاقيات جزء من السباكة en iso. يتم الحفاظ على التباعد من الوسط إلى الوسط بين المنافذ ، وأبعاد الخيط ، وهندسة الجسم الإجمالية ضمن التحمل الصارم لـ ± 0. 05 مم. هذا يضمن محاذاة دقيقة أثناء تجميع النظام ويقلل من خطر الاختلاط المتقاطع أو اختلال الاتصال. يتم استخدام التصميم المستند إلى CAD ونمذجة CNC الدقيقة لمحاكاة تدفق المياه وتوزيع الحمل الهيكلي في جميع الموانئ.
2. تكوين النحاس وشهادة المواد
يتم تصنيع كل مشعب من النحاس CW617N عالية الجودة أو HPB 59-1 ، والمعروف عن مقاومة الآلات ومقاومة التآكل. يتم اختبار المليارات الواردة للمواد الخام للتكوين باستخدام قياس الطيف المضوي للأشعة السينية لضمان الامتثال لمعايير EN 12164\/12165. يتم التحكم في عناصر النزرة مثل الرصاص والبزمت والزرنيخ بشكل صارم لتلبية متطلبات مياه الشرب. يتم الحفاظ على تتبع المواد من خلال وضع علامة على عدد الحرارة. يخضع النحاس إلى تزوير أو صب ، اعتمادًا على النموذج ، يليه ما بعد العلاج مثل الصلب لتخفيف الإجهاد الداخلي قبل بدء التشغيل.
3. دقة الترابط وضمان التوافق
يتم تشكيل المنافذ المدخل والمنفذ الخاصة بمشعب 3- مع ISO 228 (BSPP) أو مؤشرات الترابط القياسية NPT بناءً على الطلب الإقليمي. يتم قطع المواضيع على معدات CNC عالية الدقة ، مع مراقبة في العملية للملعب ، قطر بسيط ، وزاوية. يتم التحقق من كل قسم ملولب باستخدام مقاييس GO\/NO-GO المعتمدة ، ويتم إجراء اختبار عزم الدوران لتأكيد قوة عقد مؤشر الترابط ضمن أحمال التثبيت النموذجية. يتم الحفاظ على خشونة السطح من المناطق الخيطية أدناه RA 1.6 ميكرون لضمان الختم المناسب عند استخدامها مع شريط PTFE أو مانع تسرب الخيط.
4. مسار التدفق الداخلي والتصميم الهيدروليكي
تم تصميم التجويف الداخلي للمشعب لتقليل مقاومة التدفق والاضطرابات. تتصل القناة المركزية بشكل متماثل بكل منفذ ، مع قطر التجويف الموحد المحسوب للحفاظ على اتساق التدفق في جميع الفروع. يطبق IFAN نمذجة ديناميات السوائل الحسابية (CFD) لاختبار السلوك الهيدروليكي الداخلي قبل الأدوات. تم تحطيم الانتقال بين المنافذ الرئيسية والفرع لتقليل الدوامات وتحسين توزيع السرعة. تم تصميم كل منفذ بهيكل كامل لتجنب التقييد في التدفق الحجمي وفقدان الضغط.
5. التشطيب السطحي والمعالجة المضادة للتآكل
للحماية من التعرض البيئي ، يطبق IFAN علاجات سطح متعددة الخطوات على الجسم النحاسي. وتشمل هذه التخلص من الشحوم ، التلميع الميكانيكي ، تخميل الحمض ، والنيكل الاختياري أو الطلاء الكروم. يتم قياس سمك الطلاء السطحي بأجهزة تيار الدوامة ويجب أن تفي بحد أدنى 10 ميكرون في المتغيرات المطلية. يخضع النهاية لاختبارات رذاذ الملح وفقًا لـ ISO 9227 للتحقق من مقاومة التآكل. يتم التعامل مع نماذج النحاس العارية أيضًا بطلاء مضاد للأكسدة لمنع تشويه السطح أثناء التخزين والعبور طويل الأجل.
6. مقاومة الضغط واختبار التسرب
كل Ifan 3 طرق يتعرض مشعب المياه النحاسية لسلسلة من اختبارات الضغط قبل التعبئة. يتم إجراء اختبار الضغط الثابت عند 1.5 × ضغط العمل المصنف 15 شريطًا للتأكيد على الأداء الخالي من التسرب عبر جميع الاتصالات. تشمل وسائط الاختبار المياه النظيفة والهواء المضغوط ، اعتمادًا على مرحلة التقييم. يتم إجراء فحص التسرب بصريًا وإلكترونيًا ، باستخدام غمر الفقاعة وأجهزة استشعار التسرب الإلكترونية. تخضع مجموعة فرعية من كل دفعة للاختبار الانفجار ، حيث يتم زيادة الضغط حتى الفشل في التحقق من هوامش السلامة فوق القيم المقدرة.
7. محاذاة الميناء والتحقق من التسامح الهيكلي
جميع المشعبات تخضع لفحص الأبعاد باستخدام آلات قياس الإحداثيات (CMMS) والفرجار الرقمية. تشمل المعلمات الرئيسية تباعد مركز المنفذ ، والتعامد للفروع ، واتساق الطول الكلي. يتم قياس الزاوية العمودية لكل منفذ إلى الجسم المنوع لضمان الاتجاه المكاني الصحيح أثناء التثبيت. يتم عزل الأجزاء خارج التسامح ومراجعتها لمعايرة المعايرة أو تآكل الأدوات. يتم تكرار هذه الشيكات على فترات ثابتة عبر مجموعة الإنتاج ، تمشيا مع بروتوكولات أخذ العينات الإحصائية ISO {2}}.
8. واجهة الصمام وتكامل المكون الاختياري

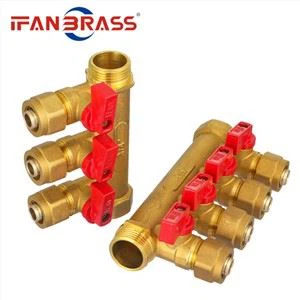

تم تصميم مشعب المنفذ 3- لاستيعاب صمامات الكرة المصغرة اختياريًا أو فحص الصمامات في كل منفذ. يتم اختبار خيوط المخرج من أجل التركيز والعمق للسماح بتركيب صمام سلس. تخضع النماذج التي تشمل الصمامات المثبتة مسبقًا لاختبار ضغط وشرط إضافي لتأكيد أداء الصمام. يتم تثبيت الصمامات باستخدام أدوات عزم الدوران المعايرة ، ويتم إجراء فحص الختم لضمان مشاركة O-Ring أو PTFE. هذا التوافق المعياري يوسع القدرة على التكيف مع المنوع دون الحاجة إلى مزيد من التعديل الهيكلي.
9. العلامات ، التتبع ، ووضع العلامات على المنتجات
يتم تمييز كل من بين 3 طرق من بين مشعب المياه النحاسية برقم دفعة محفورة بالليزر ، ومواصفات الحجم ، ورمز اتجاه التدفق. يتم اختبار هذه العلامات من أجل الوضوح بعد التعرض للماء والحرارة والتآكل الميكانيكي. قد يتضمن الجسم المشعب أيضًا العلامة التجارية Ifan المحفورة للمصادقة البصرية. يتم الحفاظ على التتبع من المواد الخام وحتى المنتج النهائي باستخدام ترميز الباركود المرتبط ERP. تتضمن جميع العبوات رمز الاستجابة السريعة المرتبطة بشهادة المنتج وسجلات الاختبار وتعليمات التثبيت ، مما يضمن التحكم الكامل في الوثائق.
10. النظافة والتعامل والتحكم في العبوات
قبل العبوة النهائية ، تخضع المشعبات للتنظيف بالموجات فوق الصوتية لإزالة زيوت الآلات والرقائق المعدنية والملوثات. يتم التحقق من النظافة مع الفحص البصري الألياف البصرية واختبار بقايا السطح. يتم تعبئة الوحدات بشكل فردي أو محاصر في كرتون مبطنة بالرغوة لمنع تلف الخيط أثناء النقل. يتم تضمين الحزم المجففة في الشحنات السائبة لمنع الأكسدة. يشمل ضمان الجودة النهائي اختبار إسقاط الوحدات المعبأة واختبار الاهتزاز في ظروف النقل المحاكاة. يتضمن وضع العلامات رقم الجزء ونوع الخيط وفئة الضغط وتاريخ الإنتاج.
الخلاصة: النزاهة الأبعاد والهندسة الخاضعة للرقابة
تم تصميم Ifan 3 Ways Brass Water Clifold من أجل الموثوقية والتوازن الهيدروليكي والدقة الأبعاد. من اختيار النحاس العالي الجودة وآلات CNC الدقيقة إلى التحكم في الخيط ، والتشطيب السطحي ، والتحقق من صحة الضغط ، يتم تنفيذ كل خطوة إنتاج تحت بروتوكولات جودة صارمة. مع التتبع المتكامل والتوافق المعياري ، يعكس هذا النوع المتشعب التركيز التصنيع على الاتساق والتفاصيل الفنية والبناء المتين ، مما يضمن تلبية متطلبات منشآت السباكة ذات الدرجة المهنية في جميع أنحاء العالم.
